Nautilis Heating Monitor

Opis proizvoda

Nautilis Heating Monitor je pametni WiFi uređaj namijenjen nadzoru sustava grijanja, kotlova na kruta goriva, pufera, spremnika topline i drugih instalacija kod kojih je važno pratiti temperaturu i tlak.

Uređaj može nadzirati jedan ili dva temperaturna senzora te opcionalno senzor tlaka. Zahvaljujući tome moguće je pratiti polazni i povratni vod, temperaturu kotla, temperaturu spremnika ili tlak u sustavu grijanja.

Kada su spojena dva temperaturna senzora, uređaj automatski izračunava i prikazuje Delta T vrijednost, odnosno temperaturnu razliku između polaza i povrata.

Primjena

• Nadzor kotlova na drva i pelete
• Nadzor pufer spremnika
• Praćenje polaznog i povratnog voda
• Nadzor tlaka u sustavu grijanja
• Dojava alarma na daljinu
• Nadzor spremnika potrošne tople vode
• Opći nadzor temperature i tlaka

Prikaz na zaslonu

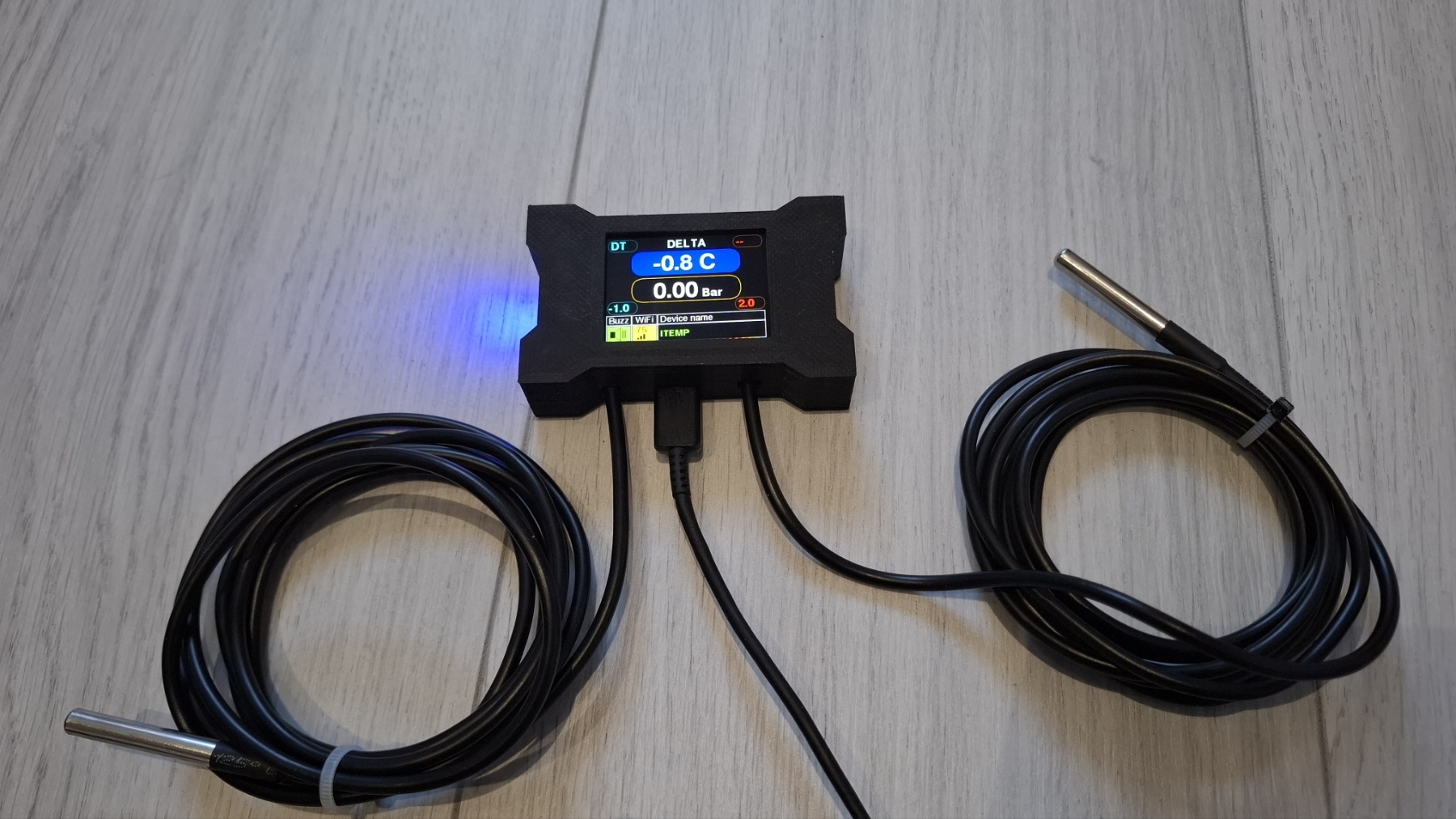

Uređaj prikazuje najvažnije informacije izravno na ugrađenom TFT zaslonu. Ovisno o konfiguraciji, moguće je prikazivati temperaturu senzora 1, temperaturu senzora 2, Delta T vrijednost, tlak sustava, status alarma, naziv uređaja, status WiFi veze i status povezivanja sa servisom.

Temperaturni senzori

Uređaj koristi digitalne temperaturne senzore DS18B20. Za svaki senzor moguće je zasebno definirati minimalnu i maksimalnu dozvoljenu temperaturu te korekciju mjerenja.

Ako temperatura izađe iz zadanih granica, uređaj aktivira alarm te po potrebi šalje obavijest na udaljeni servis.

Opcionalni senzor tlaka

Heating Monitor može biti opremljen i senzorom tlaka. Podržane jedinice su Bar i PSI. Za tlak je moguće postaviti minimalni i maksimalni dozvoljeni tlak te kalibraciju senzora.

To omogućuje pravovremeno otkrivanje gubitka tlaka ili prevelikog tlaka u sustavu grijanja.

Delta T

Kada su spojena dva temperaturna senzora, uređaj automatski izračunava Delta T. Delta T predstavlja razliku između temperature polaza i povrata te je jedan od važnih pokazatelja rada sustava grijanja.

Sustav alarma

Kada izmjerena vrijednost prijeđe zadane granice, uređaj može prikazati alarm na zaslonu, aktivirati zvučni signal, poslati podatke na Nautilis Monitoring Platform i pokrenuti push obavijest.

Postupak prvog pokretanja

1. Uključite uređaj.
2. Spojite se na njegovu WiFi pristupnu točku.
3. Otvorite konfiguracijsku stranicu u web pregledniku i to unoseći adresu: 192.168.4.1
4. Nakon otvaranja konfiguracijske stranice otvorite prvi izbornik (Network & cloud).
5. Potrebno je unjeti podatke vaše WiFi mreže te lozinku kako bi se uređaj mogao spojiti na mrežu.
6. Service type treba biti NAUTILIS za preporučenu konfiguraciju ili odaberite servis po vašoj želji.
7. Custom Stream URI or token za NAUTILIS servis treba biti jednak AP SSID.
8. Spremite postavke. Ugasite uređaj na deset sekundi. Ponovno pokrenite uređaj.

Nakon toga uređaj će se spojiti na lokalnu mrežu i započeti s nadzorom senzora.

Lokalno web sučelje

Uređaj ima ugrađeno web sučelje dostupno putem lokalne mreže. Putem web preglednika moguće je podesiti WiFi podatke, naziv uređaja, servis za slanje podataka, temperaturne jedinice, alarmne vrijednosti, korekcije senzora, postavke tlaka, zvučni alarm, interval slanja podataka i postavke zaslona.

Sve postavke pohranjuju se u memoriju uređaja te ostaju sačuvane i nakon nestanka napajanja.

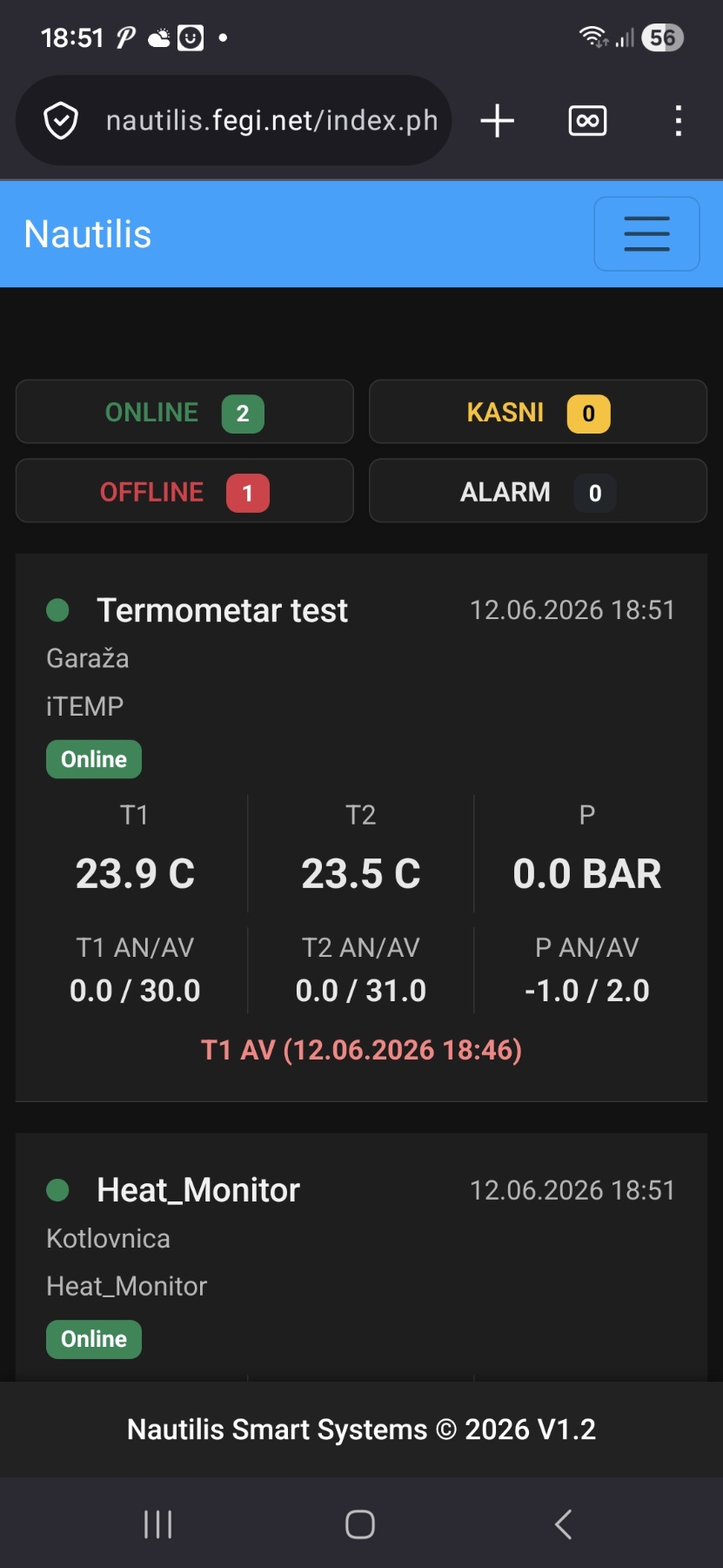

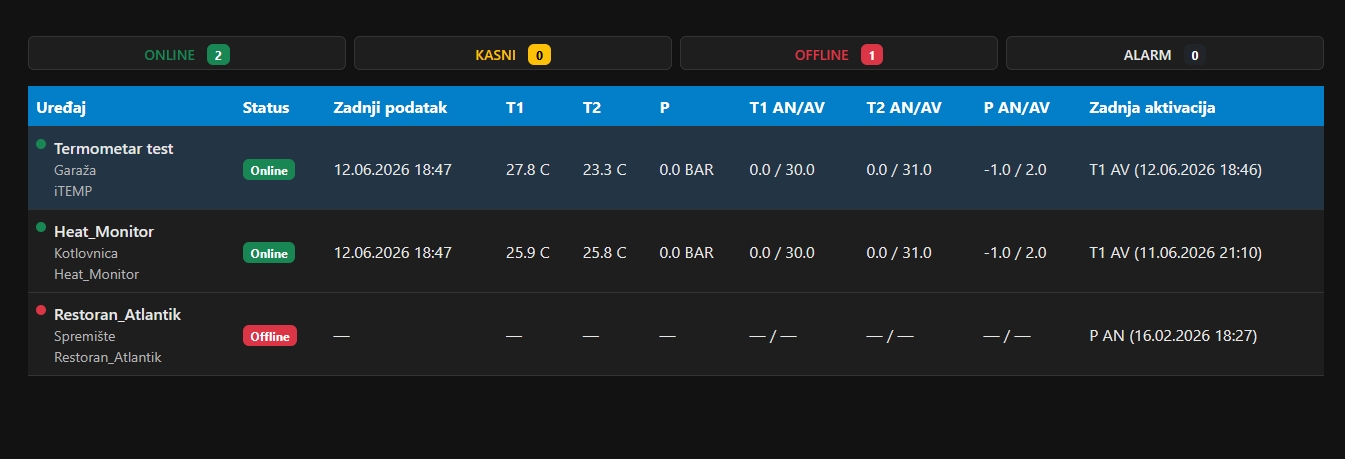

Nautilis Monitoring Platforma

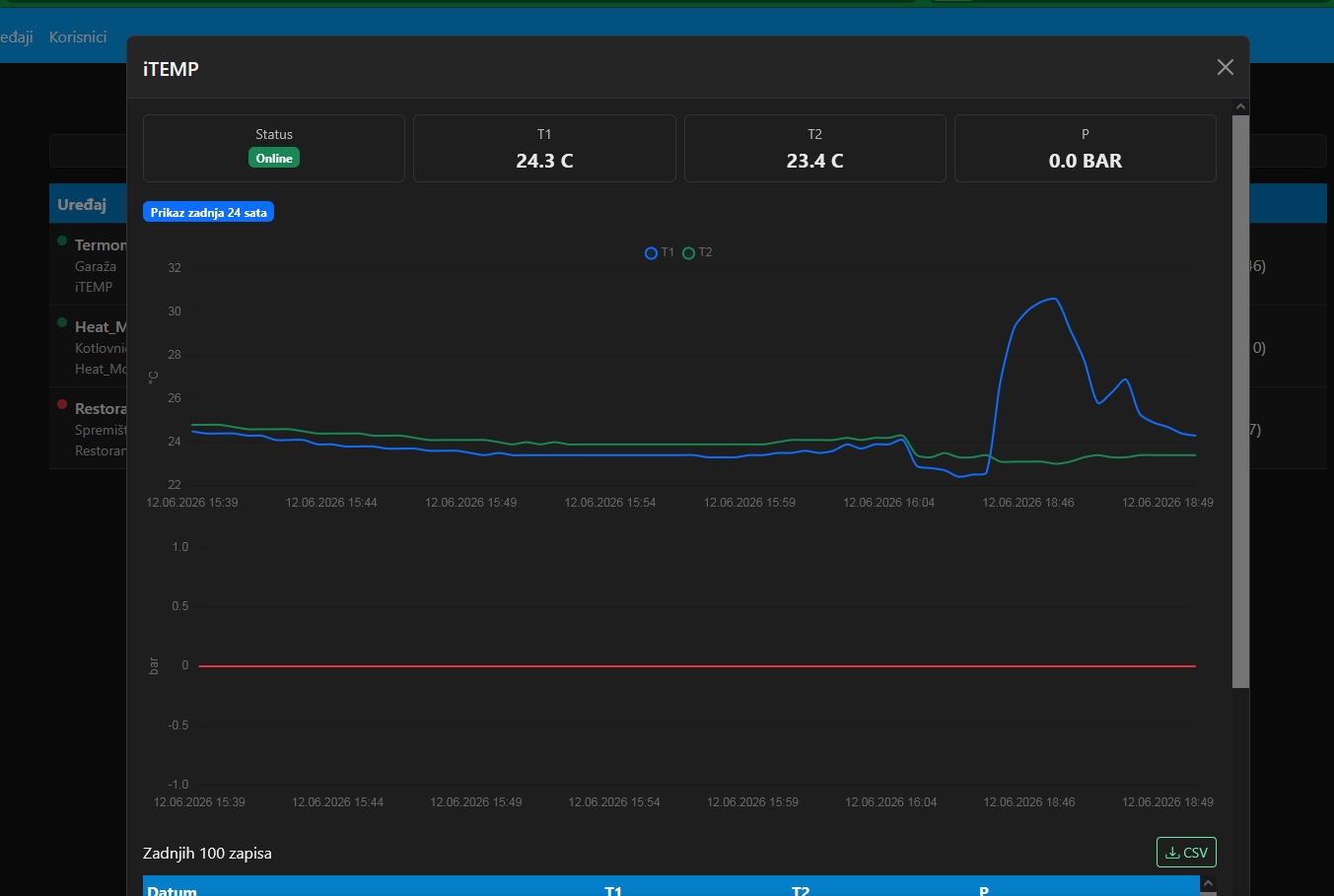

Odabirom Nautilis servisa uređaj automatski šalje podatke na Nautilis Monitoring Platform. Platforma omogućuje pregled trenutnih vrijednosti, pohranu povijesnih podataka, pregled aktivnih alarma, push notifikacije na mobilni uređaj i udaljeni nadzor više uređaja. Trenutno je minimalni interval slanja podataka 60 sekundi pa pripazite da vam je isti dobro podešen u lokalnom web sučelju opisanom ranije.

Nakon prijave svaki korisnik može:

• pregledavati svoje uređaje
• uređivati naziv uređaja
• postaviti lokaciju uređaja
• dodavati vlastite napomene
• pregledavati grafove i povijest mjerenja
• preuzimati podatke u CSV formatu

Device ID postavlja administrator jer se koristi za identifikaciju uređaja tijekom slanja podataka.

Push obavijesti putem Pushover aplikacije

Nautilis Monitoring Platform podržava slanje push obavijesti putem aplikacije Pushover. Na taj način korisnik može odmah primiti obavijest na mobilni uređaj kada temperatura ili tlak prijeđu zadane granice alarma.

Postavljanje Pushover obavijesti

1. Instalirajte aplikaciju Pushover na Android ili iOS uređaj.
2. Otvorite Pushover račun i prijavite se u aplikaciju.
3. U Pushover Dashboardu pronađite svoj User Key.
4. Prijavite se na Nautilis Monitoring Platform.
5. Otvorite Profil.
6. U polje Pushover User Key zalijepite svoj User Key.
7. Spremite promjene.
8. Po želji pritisnite Test Push za provjeru rada obavijesti.

Ako je sve ispravno postavljeno, na mobilni uređaj stići će testna obavijest.

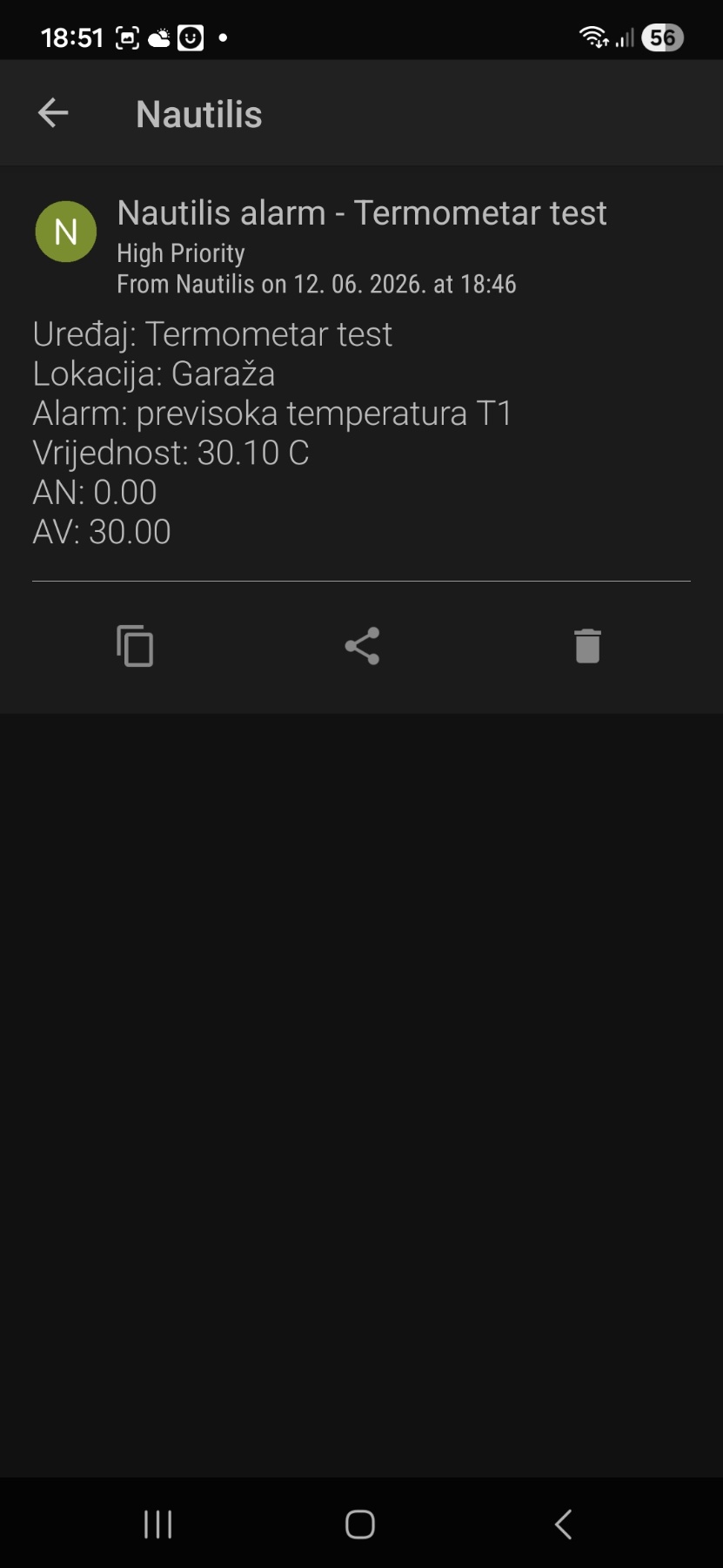

Primjeri alarmnih obavijesti

• Alarm T1 AN – temperatura senzora 1 ispod zadane granice
• Alarm T1 AV – temperatura senzora 1 iznad zadane granice
• Alarm T2 AN / AV – alarmi za drugi temperaturni senzor
• Alarm P AN / AV – alarmi za tlak sustava

Za primanje obavijesti potrebno je imati instaliranu Pushover aplikaciju, biti prijavljen u aplikaciju, imati ispravno upisan User Key u korisničkom profilu i omogućenu internetsku vezu na mobilnom uređaju.
